DÉCHETS MÉNAGERS ET ENCOMBRANTS
FERMENTATION INTENSIVE ET MATURATION (POST FERMENTATION)

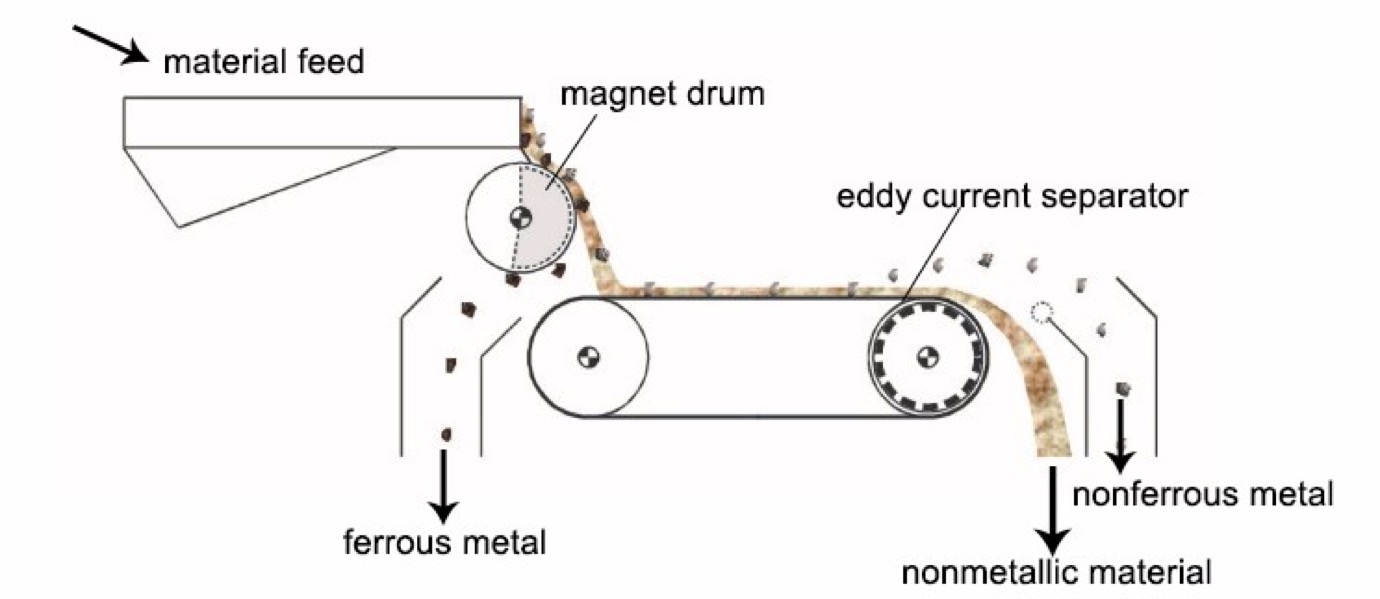

TRIAGE DES MÉTAUX FERREUX AVEC UN SÉPARATEUR FE
TRIAGE DES MÉTAUX FERREUX AVEC UN SÉPARATEUR FE
TRAITEMENT MÉCANIQUE
Le concept de MBA adapté à la situation tunisienne diffère essentiellement par l'équipement de l'usine, c'est-à-dire par la technologie utilisée. Le traitement mécanique consiste en un triage préalable - un concassage - un criblage - un fractionnement du FE et en un triage manuel.
TRAITEMENT BIOLOGIQUE
Le traitement biologique de ce concept de MBA est un traitement du type MBA-B. Dans cette variante, le traitement s’effectue dans un système en grande partie fermé sous la forme d'une halle fermée. Néanmoins, lors du traitement biologique, les processus se déroulent sous alimentation en air, c'est-à-dire qu’il s’agit d'une processus aérobe. Comme dans les autres variantes du traitement biologique, aussi dans ce contexte l'objectif général consiste en la production du matériel à usage unique et des combustibles de substitution. Une utilisation énergétique de substances organiques par fermentation pour la production de l'énergie électrique et/ou thermique est techniquement très compliquée et n'est donc pas prévue dans la phase initiale.
DÉCHETS MÉNAGERS ET ENCOMBRANTS

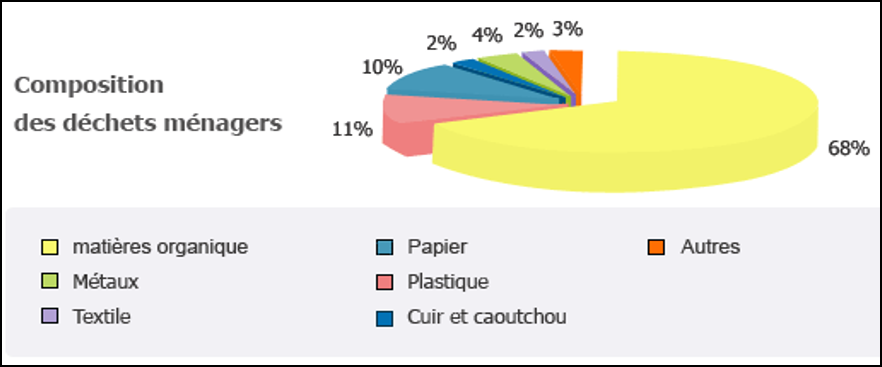

Le montant de l'accumulation annuelle Les déchets municipaux sont situés en Tunisie à env. 2,2 millions de tonnes (2016). La Enquêtes après la La composition montre que le Gaspiller une forte proportion d'organismes de 68% et un pourcentage élevé Teneur en humidité (jusqu'à 70%).
La proportion de déchets valorisés en Tunisie est très basse. En 2016, seulement 4% des déchets municipaux étaient recyclés et 5% des déchets organiques étaient compostés. La plupart des déchets (70%) ont été déversés, dont 21% de manière illégale. Ainsi, environ 90% des déchets municipaux générés ont été éliminés sans aucun traitement préalable.
Source: www.anged.nat.tn
SÉPARATEUR À AIR
Au moyen du triage par séparateur à air, les matériaux de faible densité (par exemple, les plastiques) et les matériaux de haute densité (par exemple, le fer) sont séparés.
Le séparateur à air peut être utilisé comme option après le triage manuel pour traiter les résidus de triage. Cette étape de traitement sépare les marchandises légères (carburant de substitution) de la cargaison lourde. Le matériau léger est préparé selon les exigences de chaque client en matière de récupération d'énergie par le biais du filtrage à air.
La cargaison lourde est utilisée comme décharge dans un dépôt de déchets.
FERMENTATION INTENSIVE ET MATURATION (POST FERMENTATION)

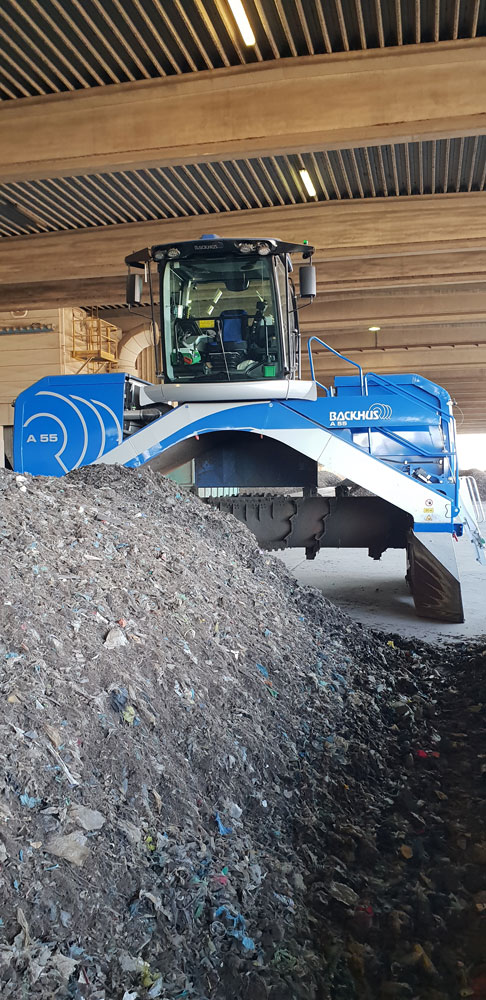

L’organisme natif restant après le triage manuel est positionné avec un chargeur sur roues dans la
station de rouissage. La taille du rouissage selon la technologie utilisée peut varier entre plusieurs mètres de largeur de pied et plusieurs mètres de hauteur du matériau de rouissage. (Largeur standard de 5 à 6 m, largeur de pied comprise entre 2,5 et 3,5 m)
La durée du traitement est de 8 semaines au total. Au cours des 3 premières semaines, le domaine en décomposition subit une décomposition intense dans une halle couverte et fermée.
La ventilation pour l'apport d'oxygène accélère la biodégradation et donc le processus de décomposition. Dans ce contexte, l'assainissement des déchets a lieu.
Après la décomposition intensive, il reste encore 5 semaines de phase de maturation dans une halle ouverte de maturation.
Les processus biologiques sont en grande partie complétés par le rouissage et les émissions d'odeurs réduites de manière significative. Avec une teneur en eau <35% en masse fraîche, le rejet ou la proportion est transporté vers une décharge pour l’élimination.
Dimensionnement Maturation | Dimensionnement Fermentation intensive | Dimensionnement Décharge | Dimensionnement Biofiltre
DÉCHARGE
Après le traitement dans le TMB il reste un résidu qu’il faut vider. Pour un stockage à long terme et sûr des déchets traités, leur élimination dans une décharge contrôlée est donc une condition préalable. Un avantage significatif de la mise en décharge des déchets pré-traités avec un processus mécanique-biologique est le compactage potentiellement beaucoup plus important du matériau de la décharge. En conséquence, le contenu organique ne se décompose que légèrement. Le corps de la décharge a donc une perméabilité à l'eau et une formation de gaz significativement faibles.
MISE EN DÉPÔT
Pour la mise en dépôt des restes du traitement des déchets il faut répondre aux critères suivants :
- Biodégradabilité du résidu sec de la substance d'origine
- respirabilité AT4 ≤ 5 mg/g
- Pouvoir calorifique supérieur
DÉCHARGE
Après le traitement dans le TMB il reste un résidu qu’il faut vider. Pour un stockage à long terme et sûr des déchets traités, leur élimination dans une décharge contrôlée est donc une condition préalable. Un avantage significatif de la mise en décharge des déchets pré-traités avec un processus mécanique-biologique est le compactage potentiellement beaucoup plus important du matériau de la décharge. En conséquence, le contenu organique ne se décompose que légèrement. Le corps de la décharge a donc une perméabilité à l'eau et une formation de gaz significativement faibles.
MISE EN DÉPÔT
Pour la mise en dépôt des restes du traitement des déchets il faut répondre aux critères suivants :
- Biodégradabilité du résidu sec de la substance d'origine
- respirabilité AT4 ≤ 5 mg/g
- Pouvoir calorifique supérieur
PRESSE À BALLES
Les matières recyclables rejetées (plastiques, PET et PPK) seront rendues compactes avec une presse.

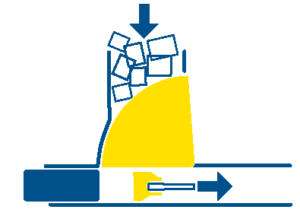

1. La presse préliminaire et la presse principale sonten position de départ. Le matériau est chargé par la chambre de la presse principale et la trémie.

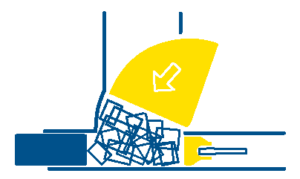

2. Le presse préliminaire ferme et comprime le matériau de sortie pour permettre le remplissage complet de la chambre.

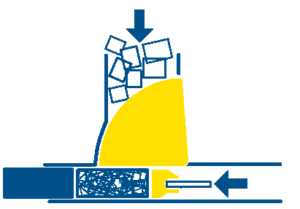

3. La presse principale compacte le matériau avec une force maximale, la chambre de compression est fermée = il ne faut pas la sortie d’aucun matériau. Au cours des étapes 2 et 3, du matériel supplémentaire est chargé dans la trémie.
4. Le processus de compactage se poursuit jusqu'à ce que la longueur de ballesouhaitée soit atteinte.

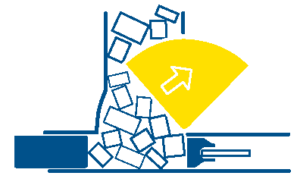

5. Les balles sont enliées. La presse préliminaire s'ouvre et la chambre de presse est à nouveau chargée avec du matériau provenant de la trémie.
Les balles sont empilées de manière fractionnée en longueurs individuelles (4-5 balles les unes sur les autres)
Images: Presona
TRIAGE PRÉLIMINAIRE
Les déchets sont livrés. Après une première observation les contaminants grossiers sont éliminés selon leurs propriétés (taille, dureté, constituants dangereux) qui ne sont pas adéquates pour un traitement ultérieur, en particulier pour un broyage et/ou empêchent le respect des critères de sortie correspondants. Les contaminants sont collectés dans des conteneurs pour être envoyer à une structure de gestion de déchets.
CONCASSAGE
La technologie mobile (chargeurs sur roues et/ou excavatrices sur roues) transportent les déchets vers la station de concassage préalable (déchireur de sacs). La dimension de la phase de triage nécessite une adaptation au débit du système sélectionné.
Le déchireur ouvre et vide les sacs !
Photo : Vecoplan AG
PERFORMANCE DES DIFFÉRENTES GROUPES DES DÉCHIREURS
Le débit dépend de la charge, de la dimension du grain et de la densité du matériau d‘entrée !

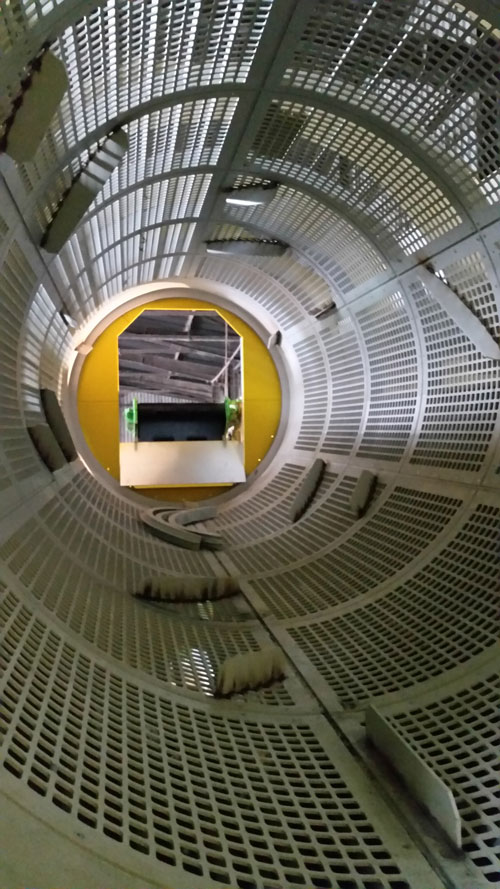

Tamis à TAMBOUR
Le tambour perforé avec une perforation de 60/80 mm classe le flux de matériau entrant dans la dimension inférieure à la taille de grain 0-60/80 mm (passage du tamis) et dans le grain surdimensionné avec une dimension de grain >60/80 mm (débordement du tamis). Les tamis à tambour sont disponibles en variantes fixes et mobiles.
FONCTIONNEMENT ET MAINTENANCE – PLAN D’ENTRETIEN D’UN TAMIS À TAMBOUR
DYSFONCTIONNEMENTS ET DÉPANNAGE D'UN CONVOYEUR À TAMBOUR
TRIAGE DES MÉTAUX FERREUX AVEC UN SÉPARATEUR FE
Pour permettre le séparation continue des métaux ferreux (FE) du flux de déchets, de préférence on utilise des aimants en bande supérieure. Ils consistent essentiellement en un système magnétique qui installé dans un convoyeur à bande à entre-axe court et dont la bande constitue le système magnétique. Après avoir abandonné le champ magnétique, les métaux FE seront rejetés.
FONCTIONNEMENT ET MAINTENANCE – PLAN D’ENTRETIEN D’UN SÉPARATEUR FE
DYSFONCTIONNEMENTS ET DÉPANNAGE D'UN CONVOYEUR À SÉPARATEUR FE
Les dysfonctionnements qui peuvent se présenter dans un séparateur FE peuvent correspondre au dysfonctionnement d’une structure technique similaire à celle d'une bande transporteuse !
TRIAGE DES MÉTAUX FERREUX AVEC UN SÉPARATEUR FE
Pour permettre le séparation continue des métaux ferreux (FE) du flux de déchets, de préférence on utilise des aimants en bande supérieure. Ils consistent essentiellement en un système magnétique qui installé dans un convoyeur à bande à entre-axe court et dont la bande constitue le système magnétique. Après avoir abandonné le champ magnétique, les métaux FE seront rejetés.
FONCTIONNEMENT ET MAINTENANCE – PLAN D’ENTRETIEN D’UN SÉPARATEUR FE
DYSFONCTIONNEMENTS ET DÉPANNAGE D'UN CONVOYEUR À SÉPARATEUR FE
Les dysfonctionnements qui peuvent se présenter dans un séparateur FE peuvent correspondre au dysfonctionnement d’une structure technique similaire à celle d'une bande transporteuse !
TECHNOLOGIE DU CONVOYEUR
Le système du convoyeur dans le système fait partie intégrante du transport interne entre les différentes unités/machines pendant le traitement mécanique. Le débit peut être contrôlé de manière optimale avec le dosage par convertisseur de la fréquence du mouvement de transport.
Dans la structure de la technologie et lors du fonctionnement des courroies transporteuses, le bon fonctionnement est essentiel pour éviter des blessures graves.
FONCTIONNEMENT ET MAINTENANCE – PLAN D’ENTRETIEN D’UN TAPIS ROULANT
DYSFONCTIONNEMENTS ET DÉPANNAGE D'UN CONVOYEUR À BANDE
TECHNOLOGIE DU CONVOYEUR
Le système du convoyeur dans le système fait partie intégrante du transport interne entre les différentes unités/machines pendant le traitement mécanique. Le débit peut être contrôlé de manière optimale avec le dosage par convertisseur de la fréquence du mouvement de transport.
Dans la structure de la technologie et lors du fonctionnement des courroies transporteuses, le bon fonctionnement est essentiel pour éviter des blessures graves.
FONCTIONNEMENT ET MAINTENANCE – PLAN D’ENTRETIEN D’UN TAPIS ROULANT
DYSFONCTIONNEMENTS ET DÉPANNAGE D'UN CONVOYEUR À BANDE
TAPIS ROULANT DE TRI
Dans ce contexte, dans la dimension inférieure les impuretés sont éliminées. Les matières recyclables, telles que plastiques, métaux non ferreux, PPK, minéraux, etc., affectent le traitement biologique du grain inférieur. Donc, dans ce contexte, ils sont considérés comme des impuretés. Du grain surdimensionnée on élimine les impuretés et les matières organiques du flux de déchets pour le déposer dans les boîtes désignées. Des cabines de triage à 10 fractions et 20 postes de triage sont prévues pour les lignes surdimensionnées. Le nombre de lieux et de lignes de triage doit être adapté à la quantité de débit.
FRACTIONS DE DÉCHETS
Au moins les fractions suivantes doivent être triées comme substances précieuses :
Métaux
Métaux
Papier-Carton-Cartonnage
Matériaux synthétiques
Minéral
Verre
FRACTIONS DE DÉCHETS
Autres substances de valeur qu’il faut aussi séparer sont les suivantes :
Bouteilles en PET
Caoutchouc
Bois
Cuir/Textiles
Les matières organiques triées sont transportées au stade du traitement biologique.
TAPIS ROULANT DE TRI
Dans ce contexte, dans la dimension inférieure les impuretés sont éliminées. Les matières recyclables, telles que plastiques, métaux non ferreux, PPK, minéraux, etc., affectent le traitement biologique du grain inférieur. Donc, dans ce contexte, ils sont considérés comme des impuretés. Du grain surdimensionnée on élimine les impuretés et les matières organiques du flux de déchets pour le déposer dans les boîtes désignées. Des cabines de triage à 10 fractions et 20 postes de triage sont prévues pour les lignes surdimensionnées. Le nombre de lieux et de lignes de triage doit être adapté à la quantité de débit.
FRACTIONS DE DÉCHETS
Au moins les fractions suivantes doivent être triées comme substances précieuses :
Métaux
Métaux
Papier-Carton-Cartonnage
Matériaux synthétiques
Minéral
Verre
Autres substances de valeur qu’il faut aussi séparer sont les suivantes :
Bouteilles en PET
Caoutchouc
Bois
Cuir/Textiles
Les matières organiques triées sont transportées au stade du traitement biologique.
TECHNOLOGIE DU CONVOYEUR
Le système du convoyeur dans le système fait partie intégrante du transport interne entre les différentes unités/machines pendant le traitement mécanique. Le débit peut être contrôlé de manière optimale avec le dosage par convertisseur de la fréquence du mouvement de transport.
Dans la structure de la technologie et lors du fonctionnement des courroies transporteuses, le bon fonctionnement est essentiel pour éviter des blessures graves.
FONCTIONNEMENT ET MAINTENANCE – PLAN D’ENTRETIEN D’UN TAPIS ROULANT
DYSFONCTIONNEMENTS ET DÉPANNAGE D'UN CONVOYEUR À BANDE
TECHNOLOGIE DU CONVOYEUR
Le système du convoyeur dans le système fait partie intégrante du transport interne entre les différentes unités/machines pendant le traitement mécanique. Le débit peut être contrôlé de manière optimale avec le dosage par convertisseur de la fréquence du mouvement de transport.
Dans la structure de la technologie et lors du fonctionnement des courroies transporteuses, le bon fonctionnement est essentiel pour éviter des blessures graves.
FONCTIONNEMENT ET MAINTENANCE – PLAN D’ENTRETIEN D’UN TAPIS ROULANT
DYSFONCTIONNEMENTS ET DÉPANNAGE D'UN CONVOYEUR À BANDE
TECHNOLOGIE DU CONVOYEUR
Le système du convoyeur dans le système fait partie intégrante du transport interne entre les différentes unités/machines pendant le traitement mécanique. Le débit peut être contrôlé de manière optimale avec le dosage par convertisseur de la fréquence du mouvement de transport.
Dans la structure de la technologie et lors du fonctionnement des courroies transporteuses, le bon fonctionnement est essentiel pour éviter des blessures graves.
FONCTIONNEMENT ET MAINTENANCE – PLAN D’ENTRETIEN D’UN TAPIS ROULANT
DYSFONCTIONNEMENTS ET DÉPANNAGE D'UN CONVOYEUR À BANDE
